【自有技术大讲堂】关于重复定位精度和定位精度的说明

在我们的日常工作中需要知道设备的性能如何，而在众多性能参数中“运动精度”又是一个非常关键，甚至是决定设备综合性能的关键参数。但所说的“运动精度”为何物？

“运动精度”的定义

国际上流行的四种定位精度标准是：ISO、JIS、ASME和VDI(分别属于国际、日本、美国、德国）。此外，还有中国的GB和英国的BS。上述六个标准中，除JIS标准外，均采用多次、多点测定的数理统计测定法，测量结果区别不大。

上述标准中的精度定义和测量对场地、环境、时间、专业性均有较大的要求，所以我们在实际工作中会简化标准内的定义，提炼关键信息。对“运动精度”区分为重复定位精度、定位精度，并做出简化定义，如下：

重复定位精度：在设备上反复运行同一程序代码所得到的位置精度的一致度。

定位精度：各坐标轴在数控装置的控制下运动部件所能达到目标位置的准确度。

“运动精度”的简化解释

定位精度指的是设备停止时实际到达的位置和要求到达的位置误差。比如要求一个轴走100mm，结果实际上它走了100.01多出来的0.01就是定位精度。

重复定位指的是同一个位置两次或多次运动过去产生的误差。比如要求一个轴走100mm结果第一次实际上走了100.01，重复一次同样的动作他走了99.99这之间的误差0.02就是重复定位精度。

“运动精度”的测量

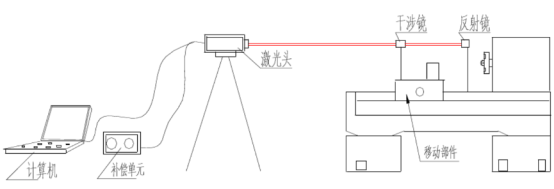

激光干涉仪测试方法：首先将反射镜置于设备的不动的某个位置，让激光束经过反射镜形成一束反射光；其次将干涉镜置于激光器与反射镜之间，并置于设备的运动部件上，形成另一束反射光，两束光同时进入激光器的回光孔产生干涉；然后根据定义的目标位置编制循环移动程序，记录各个位置的测量值（机器自动记录）；最后进行数据处理与分析，计算出机床的位置精度。测量示意图如下：
